          1kW電視發射機(UHF ) - 模擬電視發射機 - 悅興科技
          模擬電視發射機

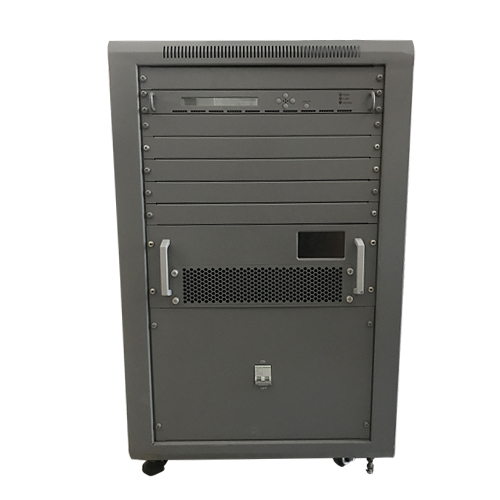

          1kW電視發射機(UHF )
          本產品是全固態單通道電視發射機,采用國產專業級電視激勵器,可選配單、雙激勵器自動切換。本機具有多種預校正功能、載頻偏置、精密偏置(配合外高精基準)功能、遙控遙測功能。功放采用進口LDMOS管,模數兼容,采用優質開關電源并聯供電,功放組件具有過流、過溫、過功率、過駐波比等保護功能。主控觸摸屏實時顯示整機和功放組件各項工作參數。
          產品詳情技術手冊
          1kW電視發射機(UHF )

          設計特點:
          ● 整機為單通道,圖像伴音合放式。
          ● 備份冗余設計,可實現零停播率。
          激勵器的備份冗余設計:主激勵器和備激勵器互為備份且自動切換。(備激勵器為選購件。)當主激勵器出現故障時,無間斷地自動切換到備用激勵器。
          功率放大器的備份冗余設計:多個功放模塊合成。
          電源的備份冗余設計: 多個開關電源并聯均流供電,微機監控電源工作狀態,自適應調整電源的工作狀態。
          ● 本機實現了智能化網絡化的管理和監控,并帶有對外的PC機接口。
          配備有技術數據檢測、監控系統和功能完善的計算機控制軟件,具有自診斷功能。各項技術參數可通過面板的液晶顯示屏讀取。
          ● 完善的保護措施,減少設備的損壞 本機設有無視頻保護,駐波比過大、過熱、過激勵、缺相保護及防雷措施。開關電源設有過壓、過流、欠壓、過溫、短路、防雷擊等保護措施。
          ● 所有電源均為開關電源;效率高、穩壓范圍好、適應外電變化能力強。
          ● 采用模塊化設計理念。
          ● 熱插拔設計: 功放模塊及開關電源支持熱插拔,調試維護方便,提高可靠性。
          ● 采用內置風機設計,使發射機結構緊湊,外形美觀。
          一、整機一、整機
          1. 工作頻段:           UHF(470MHZ-860MHZ)
          2. 輸出功率:           1kW
          3. 輸出阻抗:           50Ω
          4. 輸出負載阻抗駐波比: ≤1.12
          5. 互調失真:           ≤-50dB
          6. 無用發射:           相鄰頻道內≤-40dB
                                  相鄰頻道外≤-60dB
          7. 射頻輸出接口:       L27/L29
          8. 電源:               單相 220V   電源功耗:2.5KW
          9. 外型尺寸:           650mm(高)×586mm(寬)×700mm(深)
          10.重量:               50KG
          二、圖象:
          1. 視頻輸入電平:       1VP-P 正極性
          2. 視頻輸入阻抗:       75Ω
          3. DG:                 ±5%
          4. DP:                 ±5°
          5. 亮度非線性:         ≤10%
          6. 群時延:             ≤±60ns
          7. 低頻周期干擾信雜比: ≥50dB
          三、伴音
          1. 音頻輸入電平:       0dBm±6dB
          2. 音頻輸入阻抗:       10KΩ (不平衡)
                                  600Ω(平衡)
          3. 最大頻偏:           ±50KHz
          4. 諧波失真:           ≤1%
          5. 幅頻特征:           ±1dB
          6. 信雜比:             ≥60dB 6. 信雜比:             ≥60dB


          產品展示
          ?
